In July 2017, Tong Hi-Tech undertook the S111 capacity expansion project of Changan Automobile's base in Chongqing, and was responsible for the "turnkey project" of the laser brazing station for the S111 roof. Through the optimization of process equipment, the quality of laser welding of the body cover is greatly improved, and the qualification rate of body welding is improved.
根據客戶需求，該項目采用單工位布局，2臺激光焊接機器人及1臺車頂抓手搬運機器人，車頂抓手搬運機器人安裝在地面，規劃2車型。方案設計可達到3車型+30JPH生產能力，實現了高柔性、高節拍、高質量的“三高”要求。
項目設計方案如下圖所示：

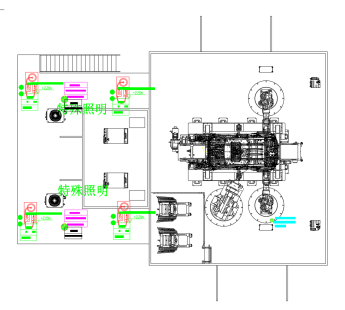

2D布局圖

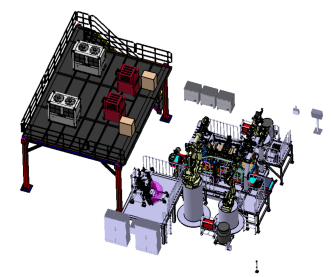

3D效果圖
項目詳細信息如下：
? 單工位30JPH+3車型柔性生產，節拍CT=102s；
? 該工位目前規劃3車型，可通過改造-在搬運機器人對側新增一臺機器人實現6車型規劃，實現高柔性，高節拍，高質量生產要求；
? 改造后的產線，通過對工藝設備和焊接參數的優化，相比原有生產線提高了車身的焊接質量；
? 激光釬焊系統采用世界先進主流工藝設備配置，可實現高品質焊接質量要求；
? 工位采用同高科技自主研發的雙層鋁合金的防護系統，并通過德國TUV安全檢測及認證；

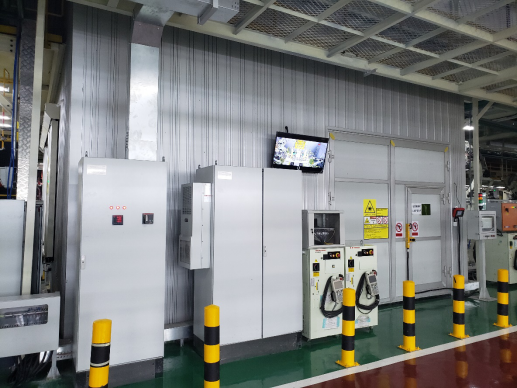

工位外部布局

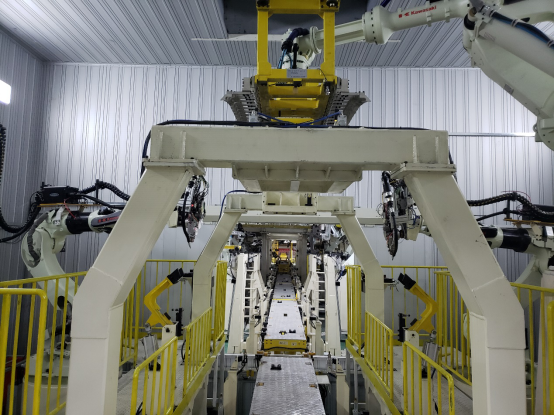

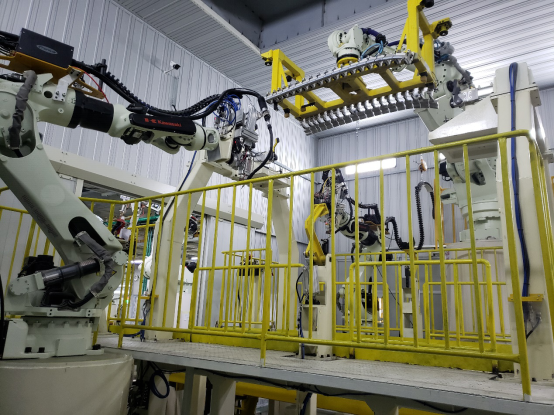

工位內部布局

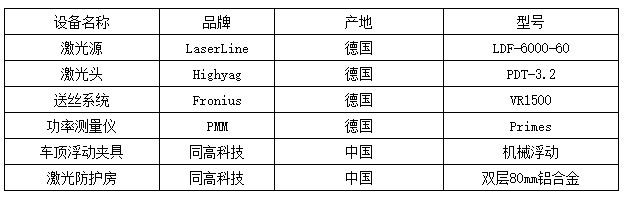

項目激光釬焊系統設備配置如下：

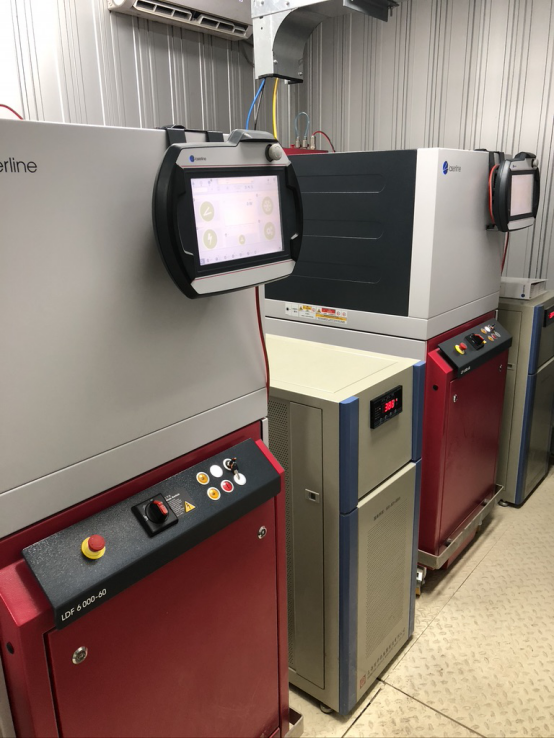

激光源房
